Метод эквивалентного генератора. Задача 2

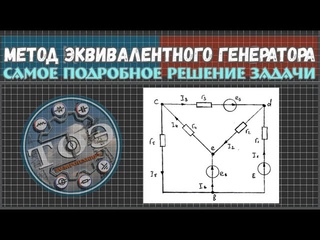

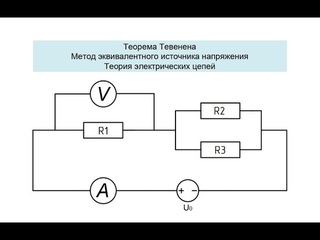

Методы расчета сложных электрических цепей. Метод эквивалентного генератора. В данном видеоуроке производится расчет сложной электрической цепи методом эквивалентного генератора. В некоторых случаях при расчете электрической цепи нас интересуют ток, напряжение, мощность только в какой-либо одной ветви схемы. Тогда, чтобы упростить задачу и не рассчитывать всю цепь, применяют метод эквивалентного генератора. Основой данного метода является теорема о компенсации. Любой пассивный элемент электрической цепи можно заменить активным элементом, величина ЭДС которого равна падению напряжения на пассив-ном элементе, а направление противоположно направлению тока в нем. Таким образом, всякий активный двухполюсник может быть заменен эквивалентным генератором с ЭДС Еэк и внутренним сопротивлением Rэк. Для того чтобы токораспределение во внешней цепи не изменилось, должны соблюдаться следующие требования: 1) ЭДС эквивалентного генератора Еэк равна напряжению на зажимах ab двухполюсника при холостом ходе Еэк= Uabxx; 2) внутреннее сопротивление эквивалентного генератора Rэк равно эквивалентному сопротивлению двухполюсника относительно зажимов ab. Таким образом, расчет цепи методом эквивалентного генератора сводится к определению параметров эквивалентного генератора Еэк и Rэк. Параметры эквивалентного генератора можно определить двумя способами: экспериментальным и расчетным. Экспериментальный способ – это единственный путь определения параметров эквивалентного генератора, если неизвестна схема соединений двухполюсника. Расчетный способ применяется тогда, когда известна схема внутренних соединений двухполюсника и параметры входящих в нее сопротивлений и ЭДС. ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ✅ДЛЯ ПОЛУЧЕНИЯ ССЫЛКИ НА ПОЛНЫЙ ВИДЕОУРОК, ПИШИТЕ В ВК ИЛИ ТЕЛЕГРАМ: ВК: (ЛС) ВК: (Группа) Телеграм: Стоимость ссылки на полный видеоурок 20 руб. При заказе от 5 ссылок, скидка 15 %. ✅ТАК ЖЕ У НАС МОЖНО ЗАКАЗАТЬ РЕШЕНИЕ ЗАДАЧИ, ЭКЗАМЕН, ТЕСТ, КОНТРОЛЬНОЙ ИЛИ КУРСОВОЙ РАБОТЫ ПО ОБЩЕЙ ЭЛЕКТРОТЕХНИКЕ ТОЭ (ОТЦ, ТЭЦ). ЗАНЯТИЕ ПО СКАЙПУ. (По всем вопросам обращайтесь в ВК или Телеграм) ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ✅ Поблагодарить автора канала: 4276510010822044 (сбербанк) ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▌Так же занимаюсь онлайн-репетиторством [ТОЭ, ТАУ, Электроника] (по всем вопросам обращаться в ВК). ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▼ Автор видеоуроков Артур Равилов #МетодЭквивалентногоГенератора #МЭГ #ЭлектротехникРавилов #ОсновыТеорииЦепей #ТОЭ #Электротехника #АктивныйДвухполюсник
